隨著高品質(zhì)和易選的鐵礦資源逐漸減少，尤其是我國(guó)鋼鐵工業(yè)的快速發(fā)展已凸顯鐵礦資源極度緊張，因此赤、褐鐵礦的高效選礦技術(shù)已逐漸成為研究的主要方向，近幾年已取得明顯的進(jìn)步。由于近年來(lái)進(jìn)口鐵礦石價(jià)格不斷上漲，造成鋼鐵企業(yè)鐵礦石供應(yīng)緊張，生產(chǎn)成本大幅上漲，嚴(yán)重地制約了鋼鐵生產(chǎn)企業(yè)的可持續(xù)發(fā)展。

為有效地解決鐵礦石資源問(wèn)題，各大鋼鐵企業(yè)都在尋求新的鐵礦資源，以前難選、利用率較低的赤、褐鐵礦資源，現(xiàn)已成為關(guān)注的焦點(diǎn)。目前，赤、褐鐵礦主要用重力選礦、磁化焙燒－磁選聯(lián)合、磁選－浮選聯(lián)合等方法處理。對(duì)于細(xì)粒弱磁性赤、褐鐵礦，國(guó)外則以絮凝－磁選工藝選別，獲得了較高的分選效率和選別指標(biāo)。山西某赤、褐鐵礦嵌布粒度很細(xì)，呈膠結(jié)物狀與粘土礦物膠結(jié)在一起，單體解離困難，利用單－磁選和浮選等工藝流程都無(wú)法達(dá)到理想的指標(biāo)。采用鏡鐵礦配礦，有利于強(qiáng)化磨礦與擦洗，具有明顯的作用，可獲得鐵品位60.15%，回收率52.28%的良好技術(shù)指標(biāo)。

一、礦石性質(zhì)

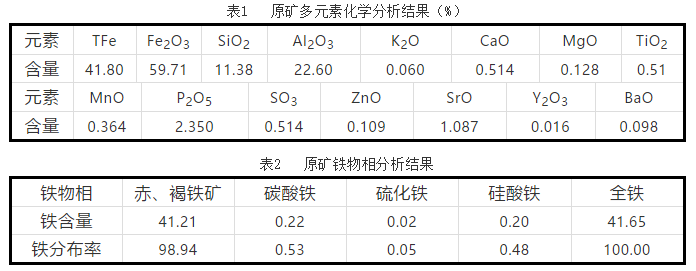

試驗(yàn)所用礦樣由山西某公司提供，對(duì)該礦樣多元素化學(xué)分析，結(jié)果見(jiàn)表1，原礦中鐵物相分析結(jié)果見(jiàn)表2。

從表1可知，礦石中的主要成分是Fe2O3，A12O3，SiO2，TFe含量為41.80%。礦石中Al和Si的含量高，尤其是A12O3 22.60%。少量的磷（P2O5）和SrO2，微量的K2O，CaO，MgO，TiO2，MnO和S。需選礦排除的物質(zhì)是Al2O3，SiO2，P2O5。

從表2可知，礦樣中不含強(qiáng)磁性鐵，鐵主要是以赤、褐鐵礦形式存在，其分布率占98.94%，少量是以黃鐵礦、碳酸鹽及硅酸鹽的形式存在。理論上分析認(rèn)為，用強(qiáng)磁選和高梯度磁選，回收率應(yīng)在80%以上。實(shí)際上，由于赤、褐鐵礦嵌布粒度太細(xì)，與脈石礦物共生關(guān)系復(fù)雜，試驗(yàn)中回收率會(huì)受到很大影響。

原礦工藝礦物學(xué)研究表明，主要金屬礦物為褐鐵礦和赤鐵礦；脈石礦物主要為高嶺石、云母、菱銘礦、膠磷礦等。鐵礦物按粒度分為兩部分，其中大部分鐵礦物嵌布粒度細(xì)，一般在6一巧林m，呈膠結(jié)物狀將赤鐵礦與鋁土礦或粘土礦物集合體膠結(jié)在一起，見(jiàn)圖l（照片中亮的顆粒為赤鐵礦）。該類(lèi)礦石單體解離困難，鐵礦物含量30％～35%，用常規(guī)的單一磁選和浮選工藝很難將其選別出來(lái)。另少部分鐵礦物嵌布粒度較粗，一般在74～362林m。鐵礦物和粘土礦物、鋁土礦接觸邊緣凹凸不平，部分赤鐵礦內(nèi)含10林m以下的脈石礦物，見(jiàn)圖2。這部分赤、褐鐵礦由于顆粒較大，相對(duì)來(lái)講，單體解離容易，夾雜嵌布粒度細(xì)的鐵礦物則會(huì)影響最終精礦品位和回收率。

圖1  呈膠結(jié)物狀分布的赤鐵礦

照片中亮的顆粒為赤鐵礦

圖2  與鋁土礦接觸邊緣凹凸不平的赤鐵礦

照片中亮的顆粒為赤鐵礦，顆粒0.486～0.1862mm；

白箭頭指空洞，鋁土礦為0.0528～0.092mm（黑箭頭所指礦物）

二、試驗(yàn)方案的制訂

工藝礦物學(xué)研究結(jié)果表明，大部分赤、褐鐵礦嵌布粒度很細(xì)，與脈石礦物膠結(jié)在一起。部分赤鐵礦內(nèi)含10μm以下的脈石礦物，粘土礦物內(nèi)部總是含有微細(xì)粒級(jí)的赤鐵礦。磨到－45μm，鐵礦物難以完全解離。利用重選、磁選和浮選工藝都不能達(dá)到理想的鐵精礦品位和回收率，并且尾礦的品位較高。為此，根據(jù)原礦性質(zhì)的特點(diǎn)，擬采用摻入其它礦石進(jìn)行配礦，再進(jìn)行搖床分選，以達(dá)到提高鐵品位和回收率的目的。

三、選別方案試驗(yàn)

（一）摻入灰石、長(zhǎng)石試驗(yàn)

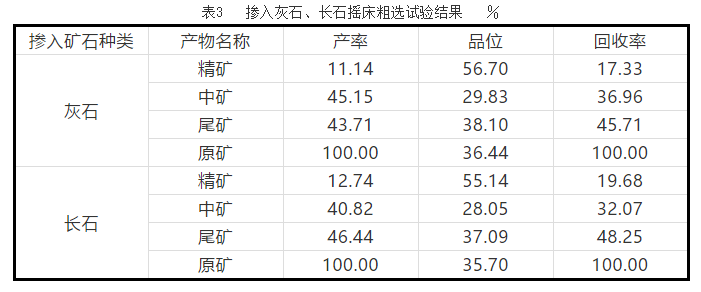

采用硬度大的硅酸鹽灰石和長(zhǎng)石對(duì)該赤、褐鐵礦進(jìn)行配礦，強(qiáng)化選擇性磨礦與擦洗作用，提高精礦品位。將原礦與灰石、長(zhǎng)石分別以7∶1和6∶1的比列混合配礦，采用XMB－70型三輥四筒磨礦機(jī)進(jìn)行球磨，分別球磨6min和8min，磨礦濃度60%，將磨礦產(chǎn)物中－0.097mm (160目）進(jìn)行搖床試驗(yàn)。搖床條件：橫向坡度0.5°，沖洗水216kg/h，沖程16mm，沖次320 r/min。試驗(yàn)結(jié)果見(jiàn)表3。

從表3可知，原礦摻入灰石和長(zhǎng)石進(jìn)行搖床試驗(yàn)，鐵精礦品位分別為56.70%和55.14%，但產(chǎn)率和回收率極低，只有11.14%，12.74%和17.33%，19.68%，而尾礦的產(chǎn)率和回收率較高。其原因是原礦中嵌布粒度細(xì)的鐵礦物和脈石礦物共生關(guān)系復(fù)雜，摻入灰石和長(zhǎng)石后仍然無(wú)法回收，同脈石礦物一起損失在尾礦中。

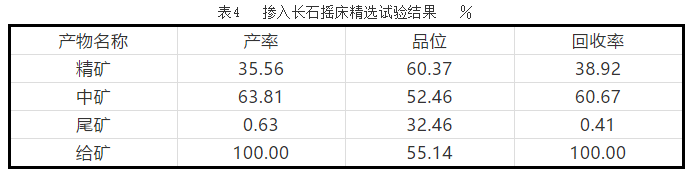

為進(jìn)一步提高精礦品位，將摻入長(zhǎng)石礦物的搖床精礦再進(jìn)行一次搖床分選。搖床條件：沖洗水288kg/h，其它條件不變。試驗(yàn)結(jié)果見(jiàn)表4。

從表4可看出，經(jīng)過(guò)兩次搖床分選后，精礦的品位達(dá)60.37%，作業(yè)回收率和產(chǎn)率分別為38.92%，35.56％，對(duì)原礦僅有7.66％和4.53％，選礦效果不理想。顯然對(duì)于該礦采用摻人灰石和長(zhǎng)石配礦工藝是行不通的。

（二）摻入鏡鐵礦試驗(yàn)

鏡鐵礦礦石礦物組成較單一，礦石磨至－0.074mm時(shí)，90%左右單體解離。目的礦物為鏡鐵礦（赤鐵礦中結(jié)晶程度高的變種），一般粒度在0.074～0.135 mm之間，屬易選礦石。

1、搖床試驗(yàn)

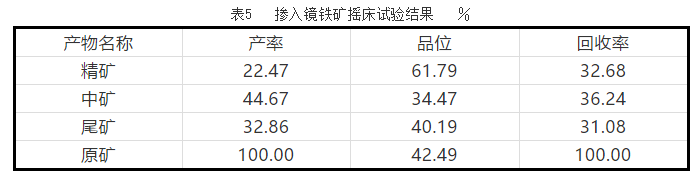

將原礦與鏡鐵礦以5∶2的比例混合進(jìn)行配礦，鏡鐵礦原礦品位44.60%，配礦后理論品位為42.60%。磨礦8min，磨礦細(xì)度－0.097mm (160目）占83.67％。將－0.15mm產(chǎn)物進(jìn)行搖床試驗(yàn)，搖床條件同3.1。試驗(yàn)結(jié)果見(jiàn)表5。

從表5可知，在原礦中摻入鏡鐵礦進(jìn)行搖床試驗(yàn)，可獲得鐵精礦品位61.79%，回收率32.68%的良好技術(shù)指標(biāo)。

2、條件試驗(yàn)

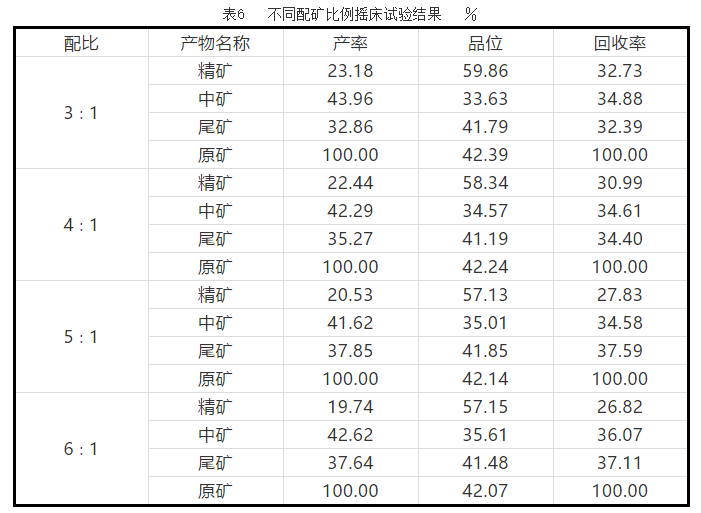

（1）不同配礦比試驗(yàn)。將原礦與鏡鐵礦進(jìn)行配礦，配比分別為3∶1，4∶1，5∶1，6∶1，磨礦濃度60%，磨礦7min，磨礦細(xì)度為－0.097mm占85.41%，將－0.15mm產(chǎn)物進(jìn)行搖床試驗(yàn)，搖床條件同3.2.1，在此條件下床面精礦產(chǎn)物分帶變寬。試驗(yàn)結(jié)果見(jiàn)表6。

從表6可知，鏡鐵礦的配比越高，獲得的精礦品位和回收率也越高。配比為3:1時(shí)，品位和回收率達(dá)到了59.86%和32.73%。

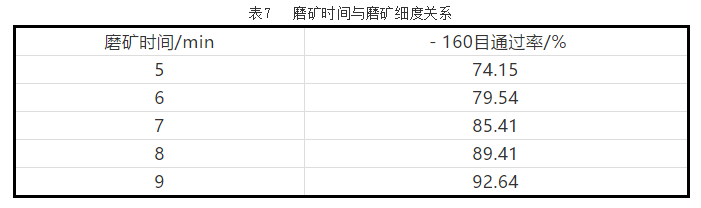

（2）不同磨礦細(xì)度試驗(yàn)。按原礦與鏡鐵礦的配比4：1進(jìn)行不同磨礦細(xì)度試驗(yàn)，磨礦濃度60%。不同磨礦時(shí)間的磨礦細(xì)度結(jié)果見(jiàn)表7。

從表7可見(jiàn)，隨著磨礦時(shí)間增加，磨礦細(xì)度也隨之增加。但7min之后增加緩慢，且磨礦時(shí)間越長(zhǎng)礦石容易產(chǎn)生過(guò)粉碎，影響選礦指標(biāo)。

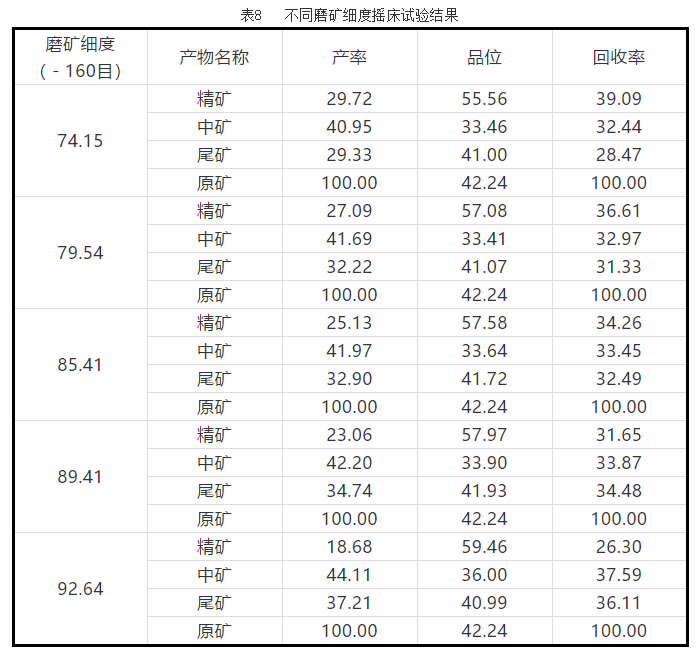

將磨礦產(chǎn)物中－0.15mm進(jìn)行搖床試驗(yàn)，試驗(yàn)結(jié)果見(jiàn)表8。

從表8可知，隨著磨礦細(xì)度的增加，精礦的品位逐漸變高，但回收率逐漸降低。綜合考慮，選擇磨礦細(xì)度為－0.097mm 85.41%，精礦品位和回收率達(dá)到57.58％和34.26％。

從上述試驗(yàn)可知，原礦與鏡鐵礦的配比為5∶2時(shí)，所得的鐵精礦品位較高，且回收率也較大。原因是鏡鐵礦硬度大，可以更好地起到擦洗作用，使礦石單體解離度和回收率提高，因此選擇原礦與鏡鐵礦的配比為5∶2進(jìn)行流程試驗(yàn)。

3、流程試驗(yàn)

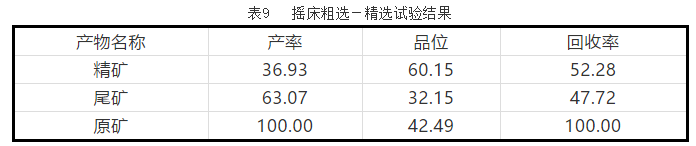

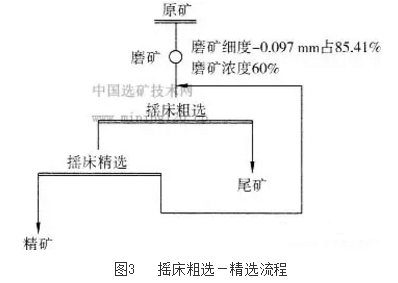

將配好的礦石磨至－0.097mm占85.41%，首先進(jìn)行搖床粗選條件試驗(yàn)，條件同3.2.1，對(duì)搖床最佳條件所得粗精礦進(jìn)行精選，精選尾礦返回粗選。試驗(yàn)流程見(jiàn)圖3，試驗(yàn)結(jié)果見(jiàn)表9。

從表9結(jié)果可知，混合礦經(jīng)過(guò)搖床粗選，粗選精礦再經(jīng)搖床精選一次，鐵精礦品位60.15%，回收率52.28%，回收率較其他方案有較大幅度的提高。

四、結(jié)論

通過(guò)對(duì)山西某赤、褐鐵礦進(jìn)行礦物工藝學(xué)研究及配礦試驗(yàn)結(jié)果表明，該礦石嵌布粒度很細(xì)，呈膠結(jié)物狀與粘土礦物膠結(jié)在一起，磨至－45μm，礦石仍不能單體解離完全，屬極難選礦石。采用單一磁選和浮選等工藝流程都無(wú)法達(dá)到理想的指標(biāo)。采用硅酸鹽灰石和長(zhǎng)石礦石對(duì)該赤、褐鐵礦進(jìn)行配礦強(qiáng)化選擇性磨礦與擦洗作用，選礦指標(biāo)仍不理想，精礦品位和回收率較低，同時(shí)也降低原礦的入選鐵品位。

采用鏡鐵礦配礦，有利于強(qiáng)化磨礦與擦洗，具有明顯的作用，可獲得有意義的選礦指標(biāo)。鏡鐵礦與赤、褐鐵礦比例為2∶5時(shí)，磨礦細(xì)度－0.097mm占85.41％，搖床一次粗選、一次精選，能達(dá)到鐵精礦品位60.15%，回收率52.28%的較好指標(biāo)，為該鐵礦資源的開(kāi)發(fā)提供了技術(shù)依據(jù)，并對(duì)其它類(lèi)似鐵礦的開(kāi)發(fā)利用具有借鑒和參考價(jià)值。
